80A触点分断能力 三相磁保持继电器 符合RoHS 符合IEC62055-31UC3标准
适用于预付费电表及集中抄表系统，复合开关，无功补偿装置及其它自动化控制。
一、特性
.80A触点分断能力
.三相磁保持继电器
.符合RoHS
.符合IEC62055-31 UC2
二、基本参数
线圈脉冲宽度 50MS MIN.
动作时间 30MS MAX.
复归时间 30MS MAX.
介质耐压 触点与线圈 4000VAC/MIN
(50/60HZ) 断开触点间 1800VAC/MIN
绝缘电阻 MIN.1000MΩ(500VDC)
环境温度 -40℃~+70℃
重量 145G
引出端方式 PCB&QC
封装形式 塑料、防尘
外形尺寸 100*40*21
三、触点参数
触点形式 3A&3B
触点材料 AgSnO2
接触电阻 0.8MΩ MAX.(12VDC 1A)
额定负载 80A 250VAC
最大断开电压 440VAC/110VDC
最大断开功率 20，000VA
额定负载电气寿命（阻性）1*104cycles(load)
机械寿命 1*105cycles

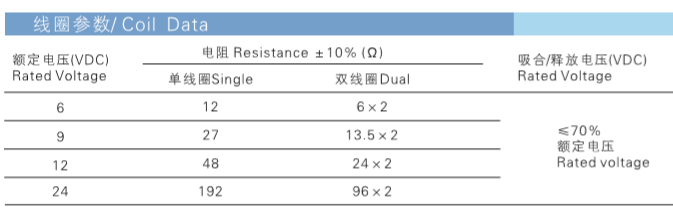

![EVODMQ0PA]I`D@83`KSIFRO.png](/upload/201904/24/201904241044424172.png "EVODMQ0PA]I`D@83`KSIFRO.png")
| 参数 （Parameter） | 值 （Date） |
|---|---|
| 触点材料（Contact material） | AgSnO2 |
| 接触电阻（Contact resistance） | 0.8mΩ MAX.（12VDC 1A） |
| 额定负载（(Contact currentt） | 80A/250VAC |
| 最大断开电压 （Max disconnection voltage） | 440VAC/110VDC |
| 最大断开功率 （Max disconnection power） | 30000VA |
| 电气寿命（Electrical life） | 5000 cycles |
| 机械寿命（Mechanical life） | 100000 cycles |
| 参数 （Parameter） | 值 （Date） | |
|---|---|---|
| 线圈脉冲设置宽（Coil pulse width） | 50ms Min. | |
| 动作时间（Operation time） | 30ms Max. | |
| 复归时间（Comeback time） | 30ms Max. | |
| 介质耐压 （Dielectric strength） | 触点与线圈间 （Between contact & coil） | 4000VAC 1min |
| 断开触点间 （Between contacts） | 1800VAC 1min | |
| 绝缘电阻（Insulation resistance） | Min.1000MΩ（at 500VDC） | |
| 环境温度（Ambient temp） | -40~+70℃ | |
| 重量（Weight） | 145g | |
